Сервопривод системы вентиляции и микроклимата CTI Control V10

Сервопривод системы вентиляции и микроклимата CTI Control V10.

Назначение и область применения
Устройство используется для автоматического открытия и закрытия элементов приточной вентиляции (окон, клапанов, регулируемых заслонок) на свинокомплексах, птицефабриках и фермах КРС. Блок преобразует сигналы от центрального климатического компьютера в физическое перемещение тяговых линий вентиляции, обеспечивая строго дозированную подачу свежего воздуха.

Ключевые преимущества и функциональные особенности

• Высокое тяговое усилие: Серводвигатель рассчитан на управление клапанами и окнами общим весом до 200 кг. Прямая тяга устройства составляет до 100 кг, а при использовании дополнительного подъемного механизма (полиспаста) увеличивается до 200 кг.
• Интегрированная аварийная система: Оборудование укомплектовано надежным 12-вольтовым двигателем и автономным аккумулятором. В случае аварийного отключения электричества устройство автоматически переходит на питание от батареи и переводит вентиляционные заслонки в заранее запрограммированное безопасное положение (Emergency position) для предотвращения удушья животных.
• Интеллектуальный контроль работы: На фронтальной панели расположен цифровой дисплей и светодиодные индикаторы, отображающие уровень заряда аккумуляторной батареи и текущее состояние системы. Встроенная сигнализация моментально реагирует на механические неисправности и заклинивание тяг.
• Гибкая настройка и регулировка: Поддерживается программный коэффициент коррекции открытия для адаптации к геометрии конкретного зала. Управление может осуществляться в автоматическом режиме через стандартный аналоговый вход 0–10 В, а также в ручном режиме с помощью кнопок управления (OPEN / CLOSE) на корпусе.
• Надежное промышленное исполнение: Герметичный корпус с защищенными кабельными вводами и металлическим выходным валом устойчив к воздействию влаги, пыли и агрессивной воздушной среды животноводческих залов.

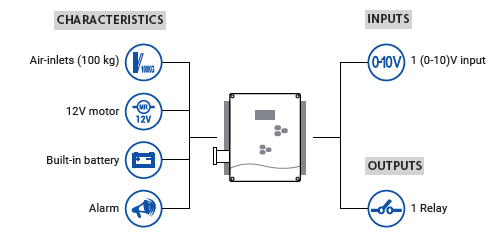

Технические характеристики

• Модель: V10.
• Максимальный вес управляемых притоков: До 200 кг.
• Усилие на валу (прямая тяга): До 100 кг (до 200 кг с подъемным механизмом).
• Тип управляющего сигнала: Аналоговый, 0–10 В.
• Рабочее напряжение двигателя: 12 В.
• Резервное питание: Встроенный аккумулятор (в комплекте).
• Функции индикации: Заряд батареи, аварийное положение, механические ошибки.
• Режимы работы: Автоматический (AUT), ручной (M).
